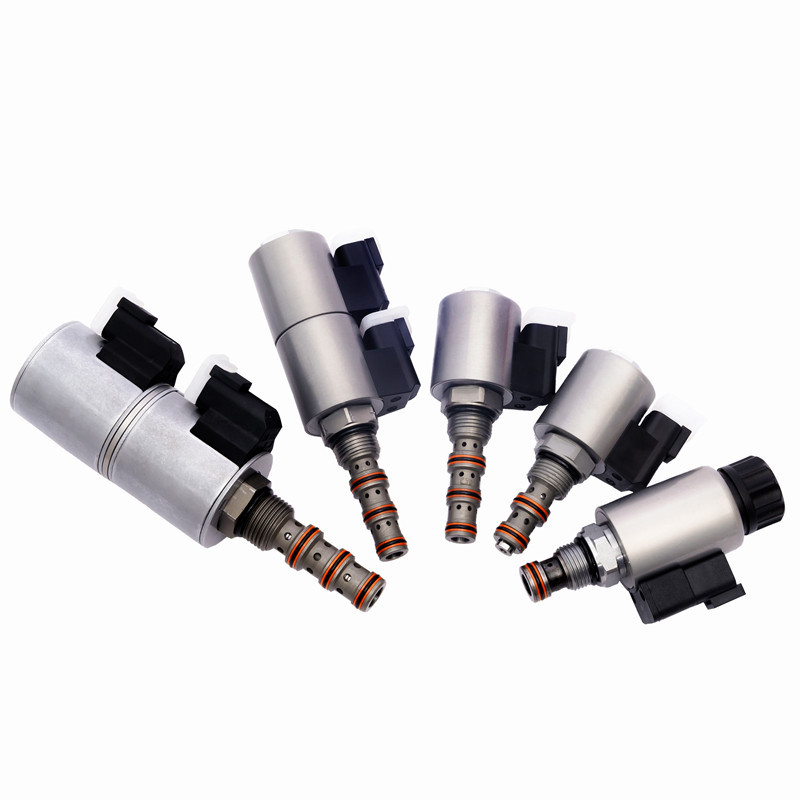

उत्पाद चित्र:
KSV08-58C-0-N बड़े आकार के कारतूस सोलेनोइड वाल्व 3 स्थिति में 5 बंदरगाह स्पूल प्लग के साथ चालू/बंद नियंत्रण वाल्व
एक 5-तरफा 3-स्थिति सोलेनोइड वाल्व एक प्रकार का वाल्व है जिसमें पांच पोर्ट और तीन अलग-अलग स्थिति होती है। यह आमतौर पर तरल या हवा के प्रवाह को नियंत्रित करने के लिए वायवीय और हाइड्रोलिक प्रणालियों में उपयोग किया जाता है।वाल्व के तीन संभावित स्थान हैं: तटस्थ, विस्तारित और वापस खींचें।
कार्य सिद्धांत:
जब बिजली काट दी जाती है, तो KSV08-58C-0-N किसी भी तेल पोर्ट के लिए तेल के प्रवाह को रोकता है। जब कॉइल 1 को ऊर्जा दी जाती है, तो तेल 5 से 2 और 4 से 3 तक बह सकता है। जब कॉइल 2 को ऊर्जा दी जाती है, तो तेल 5 से 3 तक बढ़ सकता है।तेल 5 से 4 और 2 से 3 तक बह सकता हैवाल्व के कोर के चलने के बाद, लोड सेंसर पोर्ट 5 से जुड़ा होता है।
विशेषताएं:
कार्य दबावः 247 बार (3625 पीएसआई)
दबाव प्रतिरोधः 350 बार (5075 psi)
प्रवाह दरः अधिकतम 8L/मिनट और 207 बार (3000 psi) पर, अधिकतम रिसाव दर 164 ml/मिनट है
तापमान सीमाः -40 °C से 120 °C, मानक नाइट्रिल रबर सील
कॉइल का नामित भारः नामित वोल्टेज के 85% से 115% के दायरे के भीतर निरंतर संचालन के लिए सक्षम
20 डिग्री सेल्सियस पर कॉइल का आरंभिक धाराः मानक कॉइलः 1.2 ए 12 वीडीसी, 115 वीएसी (पूर्ण तरंग सुधार) पर
0.13 एम्पर्स पर ई-कोइलः 1.4 ए 12 वीडीसी पर; 0.7 एम्पर्स 24 वीडीसी पर
न्यूनतम पुल-इन वोल्टेजः 207 बार (3000 पीएसआई) पर नाममात्र मूल्य का 85%
मध्यमः 7.4 से 420 सीएसटी (50 से 2000 एसएसयू) के बीच चिपचिपाहट वाले खनिज तेल या स्नेहक गुणों वाले सिंथेटिक तेल
वाल्व छेदः VC08-5;
यहाँ एक विशिष्ट 5-तरफा 3-स्थिति सोलेनोइड वाल्व में बंदरगाहों और उनके कार्यों का विवरण हैः
सप्लाई पोर्ट (पी): यह पोर्ट दबावयुक्त द्रव या वायु आपूर्ति से जुड़ा हुआ है। यह वाल्व के लिए मुख्य इनपुट पोर्ट है।
निकास बंदरगाह (ई): इस बंदरगाह का उपयोग वाल्व से द्रव या हवा को छोड़ने के लिए किया जाता है जब इसे दबाव या निकास की आवश्यकता होती है।
सिलेंडर पोर्ट (ए और बी): ये पोर्ट एक्ट्यूएटर से जुड़े होते हैं, आमतौर पर एक डबल-एक्टिंग सिलेंडर। पोर्ट ए एक्सटेंड पोर्ट है, जो सिलेंडर को एक्सटेंड करने के लिए दबाव प्रदान करता है,जबकि बंदरगाह बी वापस लेने बंदरगाह है, जो सिलेंडर को वापस खींचने के लिए दबाव प्रदान करता है।
केंद्र स्थिति (सी): यह स्थिति वाल्व की तटस्थ या बंद स्थिति है। इस स्थिति में, पोर्ट ए और बी अवरुद्ध हैं, जो एक्ट्यूएटर में किसी भी तरल या हवा के प्रवाह को रोकते हैं।दोनों बंदरगाहों ए और बी निकास बंदरगाह से जुड़े हुए हैं, जिससे सिलेंडर में फंसे द्रव या हवा को छोड़ दिया जा सके।
विस्तार स्थिति (ई): इस स्थिति में, वाल्व पोर्ट पी को पोर्ट ए से जोड़ता है, जिससे दबाव वाले द्रव या हवा को आपूर्ति पोर्ट से एक्ट्यूएटर के विस्तार पोर्ट तक बहने की अनुमति मिलती है।बंदरगाह बी निकास बंदरगाह से जुड़ा हुआ है, जिससे एक्ट्यूएटर के रिट्रैक्ट पोर्ट में द्रव या हवा को रिलीज़ किया जा सके।
रिट्रेक्ट पोजीशन (R): इस पोजीशन में, वाल्व पोर्ट पी को पोर्ट बी से जोड़ता है, जिससे दबाव वाले द्रव या हवा को सप्लाई पोर्ट से एक्ट्यूएटर के रिट्रेक्ट पोर्ट में बहने की अनुमति मिलती है।बंदरगाह ए निकास बंदरगाह से जुड़ा हुआ है, जिससे एक्ट्यूएटर के एक्सटेंड पोर्ट में द्रव या हवा को रिलीज़ किया जा सके।
उत्पाद के तकनीकी डेटाः
उत्पाद वास्तविक चित्रोंः
कंपनी प्रदर्शनी:
हमारा प्रमाणपत्र:
उत्पाद प्रसंस्करण प्रक्रियाएं:
हमारा नया कारखाना और कार्यशालाः
हमारा गोदाम:
शिपमेंटः
उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
हाइड्रोलिक वाल्व:
| प्रकार 1 | सोलोनिड वाल्व |
| प्रकार 2 | मैनुअल कारतूस वाल्व |
| प्रकार 3 | 2 रास्ता 2 स्थिति सोलेनोइड वाल्व |
| प्रकार 4 | 2 रास्ता 6 स्थिति सोलेनोइड वाल्व |
| प्रकार 5 | 2 रास्ता 8 स्थिति सोलेनोइड वाल्व |
| प्रकार 6 | पायलट तेल संसाधन वाल्व |
| प्रकार 7 | धमाका प्रतिरोधी वाल्व |
| प्रकार 8 | संतुलन वाल्व |
| प्रकार 9 | चेक वाल्व |
| प्रकार 10 | हाइड्रोलिक ताला |
| प्रकार 11 | वाल्व जनरेटर |
| प्रकार 12 | वाल्व ब्लॉक |
आपकी यात्रा और पूछताछ का स्वागत है!
