OEM / ODM कारतूस सोलेनोइड वाल्व हाइड्रोलिक सिस्टम KSV10-47B-0-N

उत्पाद चित्र:

KSV10-47B-0-N समर्थन OEM ODM हाइड्रोलिक सिस्टम डिजाइन हाइड्रोलिक सोलेनोइड वाल्व के लिए चीनी निर्माता

कार्य सिद्धांत:
जब बिजली बंद होती है, तो KSV10-47B-0-N सिलेंडर तेल पोर्ट कनेक्ट होता है, और 3 और 1 एक ही समय में कनेक्ट होते हैं। जब कॉइल 1 को ऊर्जा दी जाती है, तो यह तेल को 3 से 4 और 2 से 1 तक बहने की अनुमति देता है।जब कॉइल 2 ऊर्जा प्राप्त है, तेल 3 से 2 और 4 से 1 तक प्रवाह कर सकता है। तेल सर्किट में जहां तेल सिलेंडर के क्षेत्र अनुपात के कारण काम करने वाले तेल पोर्ट की प्रवाह दर असंतुलित है,एक बड़ी प्रवाह दर के साथ वापसी तेल तेल पोर्ट 2 में निर्देशित किया जाना चाहिए. हालांकि बंदरगाह 1 पूरी तरह से दबाव में किया जा सकता है, यह वाल्व इनलेट के रूप में इस्तेमाल नहीं किया जाता है. आपातकालीन हाथ नियंत्रण विकल्प संचालित करने के लिए कैसेः आपातकालीन संचालन के दौरानकॉइल 2 (एस 2) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल को दबाएं, या कॉइल 1 (S1) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल को खींचें।

विशेषताएं:
कार्य दबावः 240 बार (3000 पीएसआई)
दबाव प्रतिरोधः 350 बार (5075 psi)
प्रवाहः 207 बार (3000 पीएसआई) पर अधिकतम 22.7 एलपीएम (6 जीपीएम), अधिकतम 328 एमएल/मिन
तापमान सीमाः -40°C से 120°C, मानक नाइट्राइल रबर सील
कॉइल का नामित भारः नामित वोल्टेज रेंज के 85% से 115% के भीतर निरंतर संचालन
20°C पर प्रारंभिक कॉइल वर्तमानः मानक कॉइलः 1.67 A 12 VDC, 115 VAC (पूर्ण तरंग सुधारित)
0एक समय में.18 ए. ई-कोइलः 1.7 ए 12 वीडीसी पर; 0.85 ए 24 वीडीसी पर
न्यूनतम पिकअप वोल्टेजः 207 बार (3000 पीएसआई) पर 85% नामित
मध्यमः 7.4 से 420 सीएसटी (50 से 2000 एसएसयू) के बीच चिपचिपाहट वाले खनिज तेल या स्नेहक प्रभाव के साथ सिंथेटिक तेल
वाल्व छेद: VC10-4;

उत्पाद के तकनीकी डेटाः

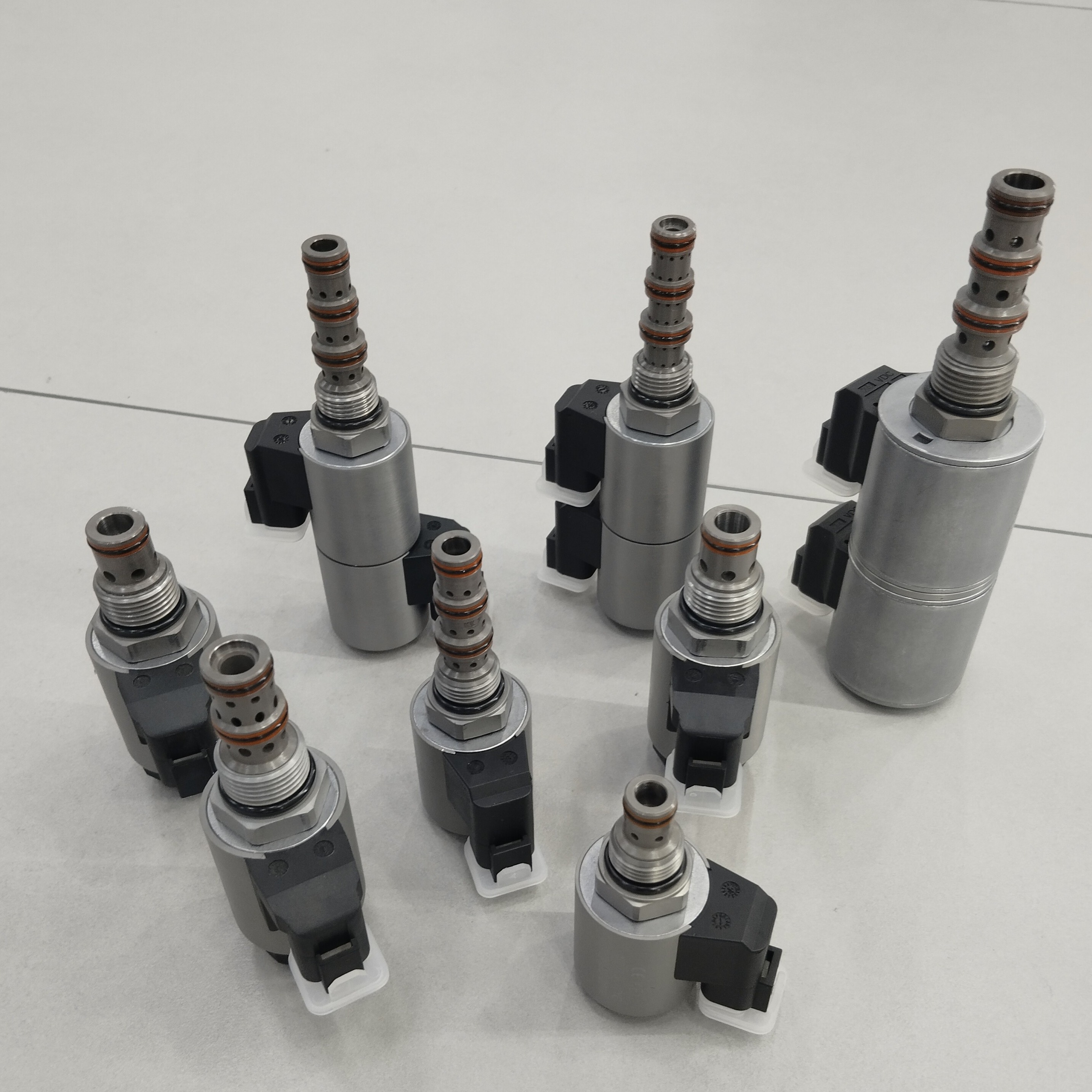

उत्पाद वास्तविक चित्रोंः

कंपनी प्रदर्शनी:

हमारा प्रमाणपत्र:

उत्पाद प्रसंस्करण प्रक्रियाएं:

हमारा नया कारखाना और कार्यशालाः

हमारा गोदाम:

शिपमेंटः

उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
