उत्पाद चित्र:
KSV10-47DL-0-N प्लग में 4 रास्ता 3 स्थिति हाइड्रोलिक मानक VC10 गुहा के बजाय hydraforce वाल्व हो सकता है
कार्य सिद्धांत:
जब बिजली बंद होती है, तो KSV10-47DL-0-N तेल को 3 तक बहने से रोकता है, लेकिन तेल को 2 से 1 या 4 से 1 तक बहने देता है। जब कॉइल 1 को ऊर्जा दी जाती है, तो यह तेल को 3 से 4 और 2 से 1 तक बहने देता है।जब कॉइल 2 ऊर्जा प्राप्त है, तेल 3 से 2 और 4 से 1 तक प्रवाह कर सकता है। तेल सर्किट में जहां तेल सिलेंडर के क्षेत्र अनुपात के कारण काम करने वाले तेल पोर्ट की प्रवाह दर असंतुलित है,एक बड़ी प्रवाह दर के साथ वापसी तेल तेल पोर्ट 2 में निर्देशित किया जाना चाहिए. हालांकि बंदरगाह 1 पूरी तरह से दबाव में किया जा सकता है, यह वाल्व इनलेट के रूप में इस्तेमाल नहीं किया जाता है. आपातकालीन हाथ नियंत्रण विकल्प संचालित करने के लिए कैसेः आपातकालीन संचालन के दौरानकॉइल 2 (एस 2) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल को दबाएं, या कॉइल 1 (S1) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल को खींचें।
विशेषताएं:
● परिवेश के तापमान +90° सेल्सियस पर लगातार बिजली से काम करें।
● कम तापमान -40° सेल्सियस पर कोई ठहराव नहीं।
●वाइड वोल्टेजः नामित वोल्टेज का ±20%।
● नकल के नए मिश्र धातु के साथ सतह को कवर किया जाता है।
● सभी बंदरगाहों को पूर्ण दबाव में रखा जा सकता है।
● प्लग-इन वोल्टेज परस्पर बदल सकते हैं।
● आपातकालीन मैन्युअल नियंत्रण विकल्प।
● कॉइल का अंदर का भाग IP67K वाटरप्रूफ है और इसे पानी से धोया जा सकता है।
● एकीकृत मोल्ड कॉइल डिजाइन।
● औद्योगिक सार्वभौमिक वाल्व छेद।
विशेषताएं:
नामित दबावः 315 बार, 1 बंदरगाह का अधिकतम दबाव 210 बार है,
नामित प्रवाहः 22.7L/मिनट
रिसाव की मात्राः अधिकतम 164 मिलीलीटर/मिन 210 बार पर
तापमान सीमाः -40°C से 120°C, मानक नाइट्राइल रबर सील
कॉइल का नामित भारः नामित वोल्टेज रेंज के 80% से 120% के भीतर निरंतर संचालन
20°C पर कॉइल का आरंभिक धाराः प्रकार ई कॉइलः 12 वीडीसी पर 1.5 ए; 24 वीडीसी पर 0.75 ए
न्यूनतम पिकअप वोल्टेजः 315 बार पर नाममात्र मूल्य का 70%
मध्यमः 7.4 से 420 सीएसटी (50 से 2000 एसएसयू) के बीच चिपचिपाहट वाले खनिज तेल या स्नेहक प्रभाव के साथ सिंथेटिक तेल
फेरुल वजनः 0.33 किलोग्राम, एकल कॉइल वजनः 0.43 किलोग्राम
स्थापना टॉर्कः अधिकतम 34Nm, स्थापना हेक्सागोनः S27
वाल्व छेद: VC10-4;
उत्पाद के तकनीकी डेटाः

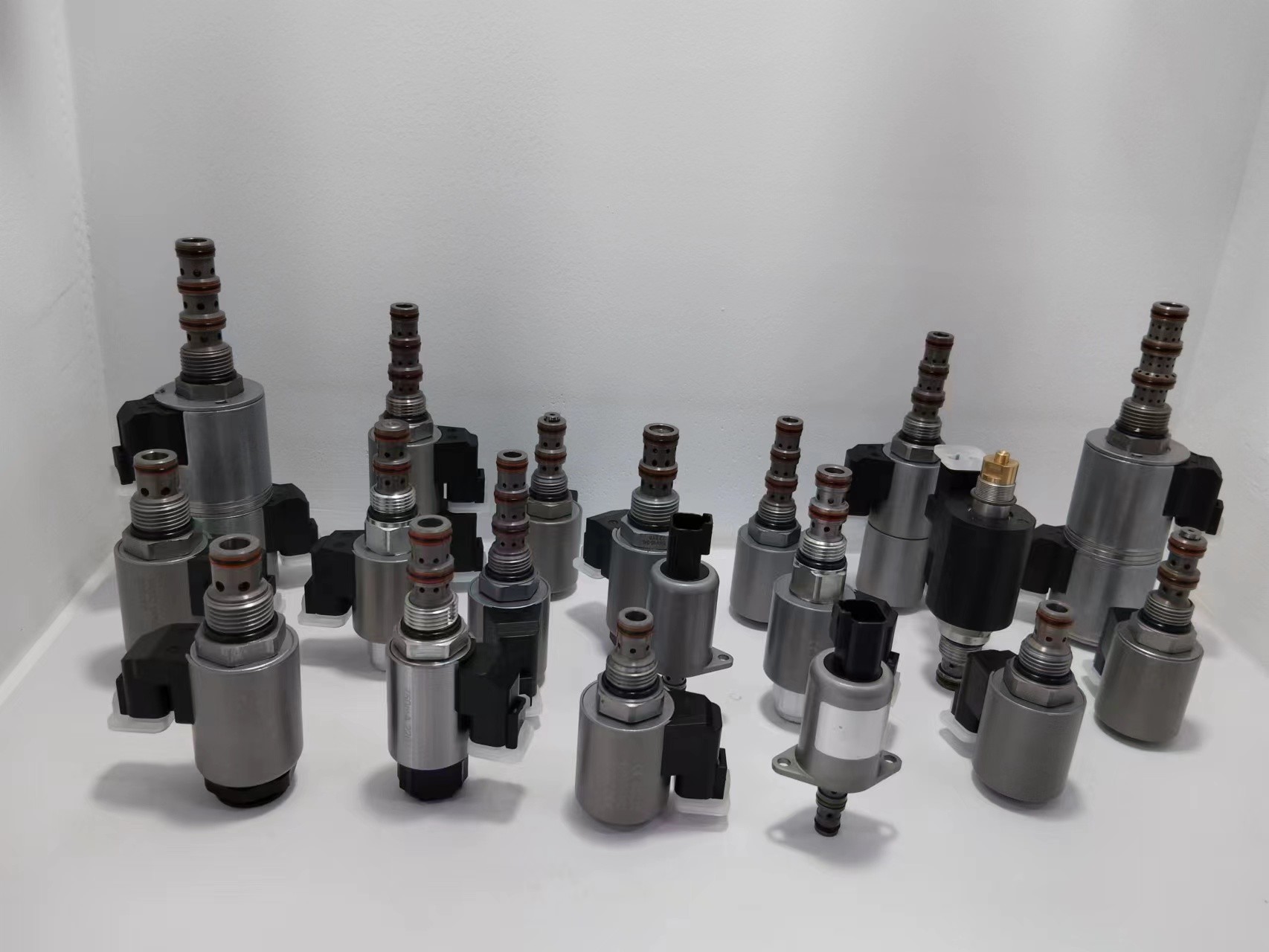

उत्पाद वास्तविक चित्रोंः
कंपनी प्रदर्शनी:
हमारा प्रमाणपत्र:
उत्पाद प्रसंस्करण प्रक्रियाएं:
हमारा नया कारखाना और कार्यशालाः
हमारा गोदाम:
शिपमेंटः
उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
