उत्पाद चित्र:
KSV10-47BL-0-N चार बंदरगाह स्पूल वाल्व + दो कनेक्टर हाइड्रोलिक मानक वाल्व हाइड्राफोर्स के साथ विनिमय कर सकते हैं
विशेषताएं:
नामित दबावः 315 बार, 1 बंदरगाह का अधिकतम दबाव 210 बार है,
नामित प्रवाहः 22.7L/मिनट
रिसाव की मात्राः 210 बार पर अधिकतम 328 मिलीलीटर/मिनट
तापमान सीमाः -40°C से 120°C, मानक नाइट्राइल रबर सील
कॉइल का नामित भारः नामित वोल्टेज रेंज के 80% से 120% के भीतर निरंतर संचालन
20°C पर कॉइल का आरंभिक धाराः प्रकार ई कॉइलः 12 वीडीसी पर 1.5 ए; 24 वीडीसी पर 0.75 ए
न्यूनतम पिकअप वोल्टेजः 315 बार पर नाममात्र मूल्य का 70%
मध्यमः 7.4 से 420 सीएसटी (50 से 2000 एसएसयू) के बीच चिपचिपाहट वाले खनिज तेल या स्नेहक प्रभाव के साथ सिंथेटिक तेल
फेरुल वजनः 0.33 किलोग्राम, एकल कॉइल वजनः 0.43 किलोग्राम
स्थापना टॉर्कः अधिकतम 34Nm, स्थापना हेक्सागोनः S27
वाल्व छेद: VC10-4;
कार्य सिद्धांत:
जब बिजली बंद होती है, तो KSV10-47BL-0-N सिलेंडर तेल पोर्ट कनेक्ट होता है, और 3 और 1 एक ही समय में जुड़े होते हैं। जब कॉइल 1 को ऊर्जा दी जाती है, तो यह तेल को 3 से 4 और 2 से 1 तक बहने देता है।जब कॉइल 2 ऊर्जा प्राप्त है, तेल 3 से 2 और 4 से 1 तक प्रवाह कर सकता है। तेल सर्किट में जहां तेल सिलेंडर के क्षेत्र अनुपात के कारण काम करने वाले तेल पोर्ट की प्रवाह दर असंतुलित है,एक बड़ी प्रवाह दर के साथ वापसी तेल तेल पोर्ट 2 में निर्देशित किया जाना चाहिएयद्यपि पोर्ट 1 को पूर्ण दबाव में रखा जा सकता है, लेकिन इसका उपयोग वाल्व इनलेट के रूप में नहीं किया जाता है।
आपातकालीन हाथ नियंत्रण विकल्प का संचालन कैसे करेंः आपातकालीन संचालन के दौरान, कॉइल 2 (एस 2) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल को दबाएं,या कॉइल 1 (एस 1) के कार्य को नियंत्रित करने के लिए घुमावदार हैंडल खींचें.
उत्पाद के तकनीकी डेटाः

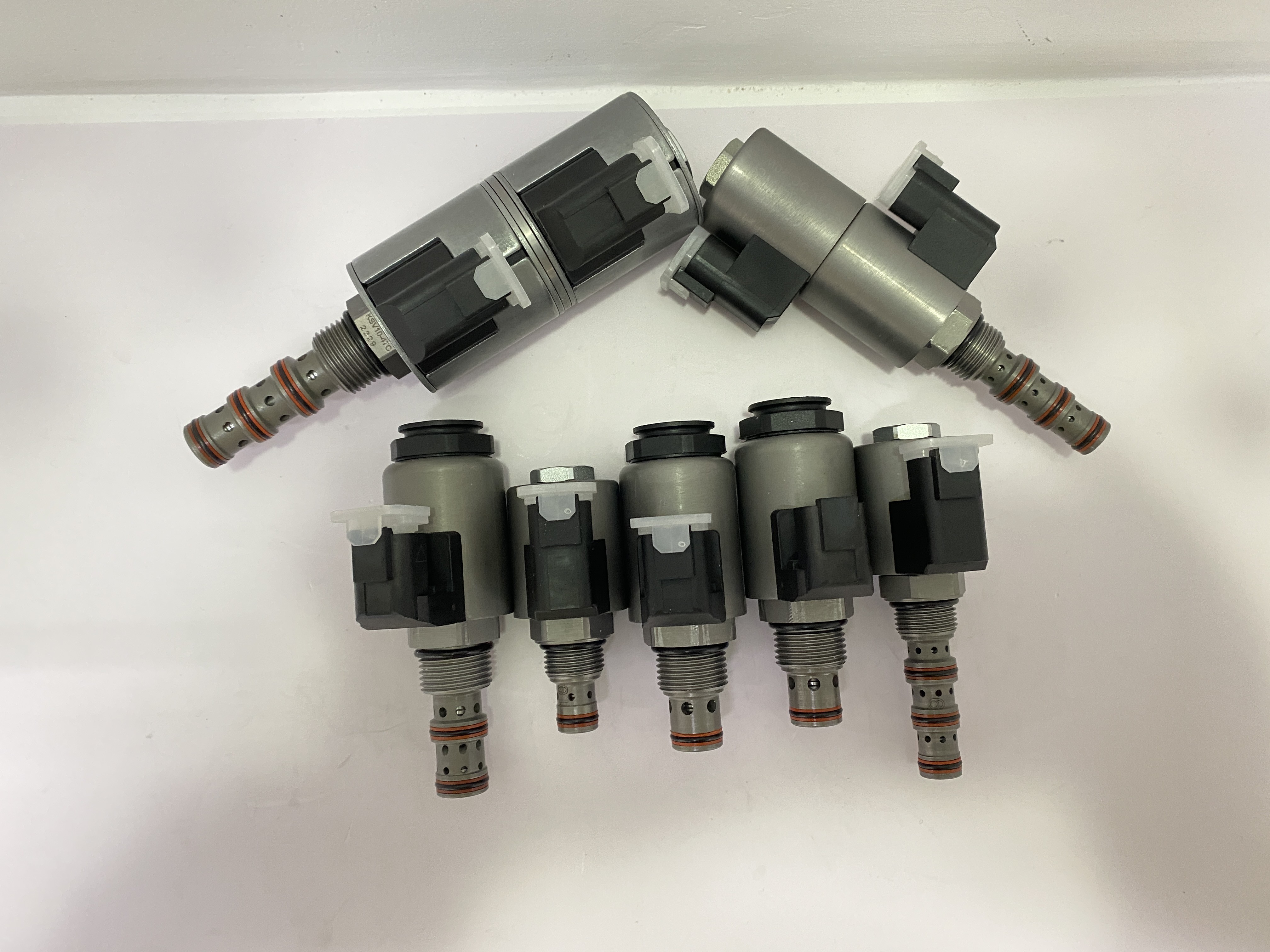

उत्पाद वास्तविक चित्रोंः
कंपनी प्रदर्शनी:
हमारा प्रमाणपत्र:
उत्पाद प्रसंस्करण प्रक्रियाएं:
हमारा नया कारखाना और कार्यशालाः
हमारा गोदाम:
शिपमेंटः
उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
