थ्रेडेड कारतूस सोलेनोइड वाल्व हाइड्रोलिक डबल कॉइल सिलेंडर

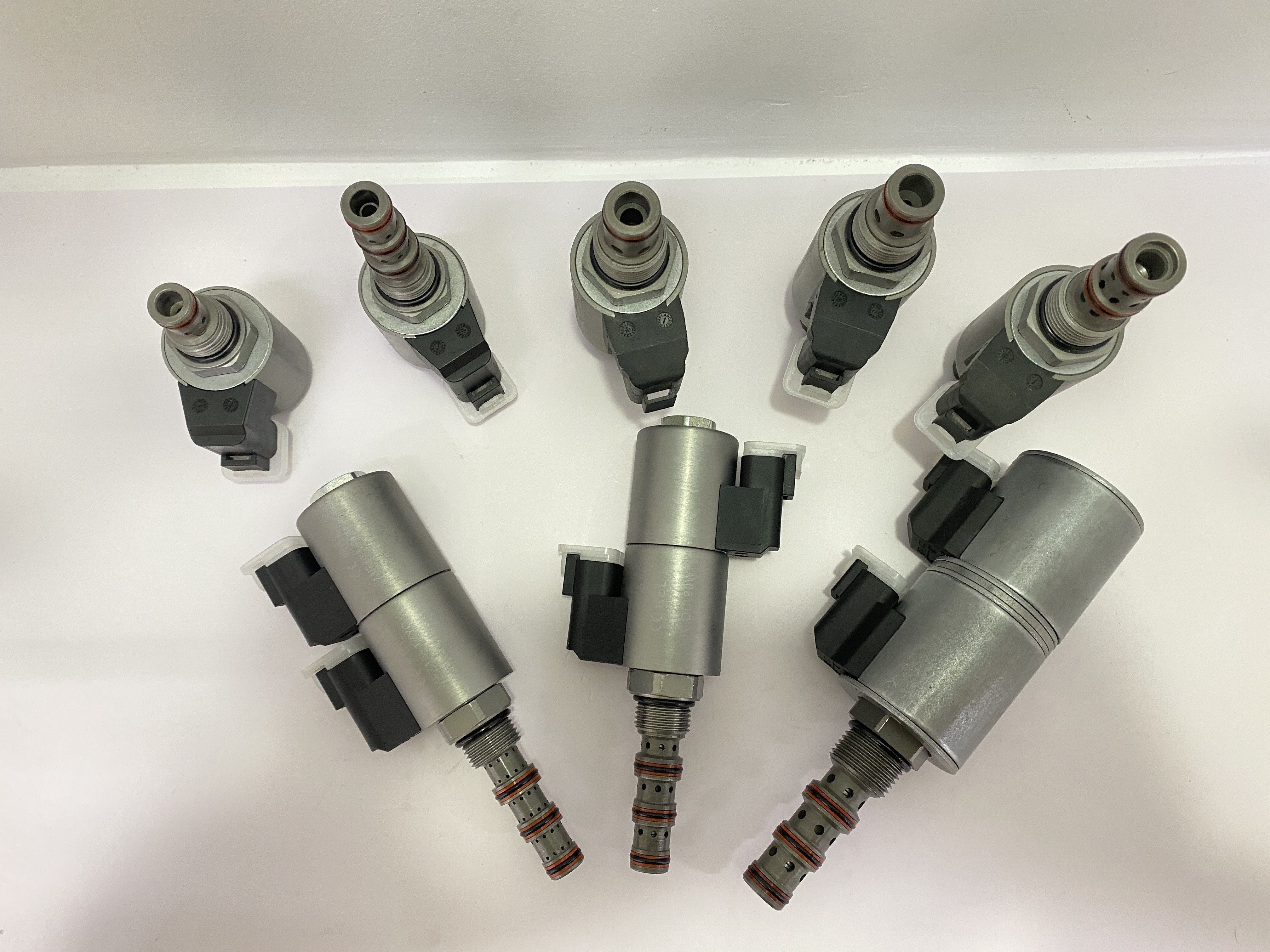

उत्पाद चित्र:

KSV08-47A-0-N डबल कॉइल 4 रास्ता 3 स्थिति घुमावदार चालू/बंद नियंत्रण वाल्व के साथ हाइड्रोलिक सोलेनोइड वाल्व

कार्य सिद्धांत:
कार्य सिद्धांत: जब बिजली काट दी जाती है, तो KSV08-47A-0-N सिलेंडर के तेल पोर्ट को बंद कर देता है और तेल को 3 से 1 तक बहने देता है।तेल 3 से 2 और 4 से 1 तक बह सकता हैकॉइल 2
चालू होने पर तेल को 3 से 4 और 2 से 1 तक बहने दें। तेल सिलेंडर के क्षेत्र अनुपात के कारण काम करने वाले तेल बंदरगाह का प्रवाह होता है। असंतुलित तेल सर्किट में,एक बड़ी प्रवाह दर के साथ वापसी तेल तेल पोर्ट 2 के लिए निर्देशित किया जाना चाहिए. हालांकि तेल पोर्ट 1 पूरी तरह से दबाव में किया जा सकता है, यह वाल्व के लिए इनलेट पोर्ट के रूप में इस्तेमाल करने की जरूरत नहीं है. आपातकालीन मैनुअल नियंत्रण विकल्प ऑपरेशन विधिः आपातकालीन संचालन के दौरान,घुमावदार हैंडल को धक्का देने से कॉइल 2 (एस2) के कार्य को नियंत्रित किया जा सकता हैघुंघराले हैंडल को खींचने से कॉइल 1 (S1) के कार्य को नियंत्रित किया जा सकता है।

विशेषताएं:
कार्य दबावः 210 बार (3000 पीएसआई)
दबाव प्रतिरोधः 350 बार (5075 psi)
प्रवाह दरः अधिकतम 11.4L/मिनट और 207 बार (3000 psi) पर, अधिकतम रिसाव दर 278 ml/Min है
तापमान सीमाः -40 °C से 120 °C, मानक नाइट्रिल रबर सील
कॉइल का नामित भारः नामित वोल्टेज के 85% से 115% के दायरे के भीतर निरंतर संचालन के लिए सक्षम
20 डिग्री सेल्सियस पर कॉइल का आरंभिक धाराः मानक कॉइलः 1.2 ए 12 वीडीसी, 115 वीएसी (पूर्ण तरंग सुधार) पर
0.13 एम्पर्स पर ई-कोइलः 1.4 ए 12 वीडीसी पर; 0.7 एम्पर्स 24 वीडीसी पर
न्यूनतम पुल-इन वोल्टेजः 207 बार (3000 पीएसआई) पर नाममात्र मूल्य का 85%
मध्यमः 7.4 से 420 सीएसटी (50 से 2000 एसएसयू) के बीच चिपचिपाहट वाले खनिज तेल या स्नेहक गुणों वाले सिंथेटिक तेल
वाल्व छेदः VC08-4

उत्पाद के तकनीकी डेटाः

उत्पाद वास्तविक चित्रोंः

कंपनी प्रदर्शनी:

हमारा प्रमाणपत्र:

उत्पाद प्रसंस्करण प्रक्रियाएं:

हमारा नया कारखाना और कार्यशालाः

हमारा गोदाम:

शिपमेंटः

उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
