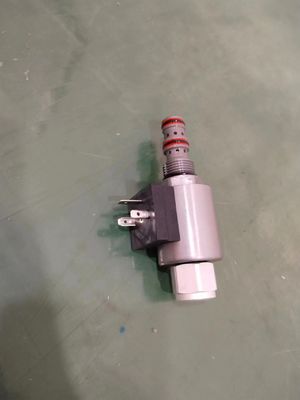

उत्पाद चित्र:
विवरण:
2 रास्ता 2 स्थिति दबाव राहत आनुपातिक वाल्व KTS38-21-0-N पायलट नियंत्रण वाल्व के लिए विपरीत आनुपातिक ओवरफ्लो वाल्व
घुमावदार प्लग-इन, एकल चरण, सीट वाल्व दबाव राहत वाल्व, चर विद्युत का उपयोग
इनपुट निर्दिष्ट सीमा के भीतर निरंतर समायोजन प्राप्त कर सकते हैं।
वर्तमान इनपुट विपरीत आनुपातिक है।
उत्पाद के तकनीकी डेटाः
उत्पाद वास्तविक चित्रोंः
कंपनी प्रदर्शनी:
हमारा प्रमाणपत्र:
उत्पाद प्रसंस्करण प्रक्रियाएं:
हमारा नया कारखाना और कार्यशालाः
हमारा गोदाम:
शिपमेंटः
उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करेंः
हाइड्रोलिक वाल्व:
1. राहत वाल्व:
दबाव में कमी के लिए वाल्व आमतौर पर एक दबावयुक्त लाइन और टैंक के बीच व्युत्पन्न में स्थापित किए जाते हैं।
रिलीफ वाल्व सामान्यतः दबाव नियंत्रण के लिए बंद तत्व होते हैं जिनका उपयोग निम्नलिखित के लिए किया जाता हैः
- सर्किट में दबाव को सेटिंग वैल्यू पर सीमित करें;
- अन्य तत्वों (पंपों, सिलेंडरों, मोटर्स, अन्य वाल्वों) को दबाव के शिखरों से बचाने के लिए जो उन्हें क्षतिग्रस्त कर सकते हैं।
जब समायोजन दबाव तक पहुँच जाता है, तो राहत वाल्व उस लाइन को जोड़ता है जहां यह स्थापित है, टैंक से, उस लाइन में समायोजन मूल्य से अधिक होने से बचने के लिए।
एचबीएस राहत वाल्व दो संस्करणों में उपलब्ध हैंः
- प्रत्यक्ष;
- पायलट.
अधिक प्रवाह के लिए, पायलट वाल्व का उपयोग करना बेहतर है, क्योंकि प्रत्यक्ष वाल्व के लिए एक बड़े शरीर और एक बड़े स्प्रिंग का उपयोग करना आवश्यक होगा, जिससे बोझिल समस्याएं होती हैं,कठिनाई और प्रतिक्रिया धीमी सेटिंग.
इसके अतिरिक्त, एचबीएस दबाव राहत वाल्व हो सकते हैंः
- एकल, सर्किट की केवल एक लाइन पर दबाव को नियंत्रित करने के लिए।
2. रिलीफ कम करने वाले वाल्व:
दबाव घटाने वाले वाल्वों का उपयोग मुख्य राहत वाल्व द्वारा नियंत्रित सर्किट के इनलेट दबाव की तुलना में माध्यमिक सर्किट के एक हिस्से में कम दबाव बनाए रखने के लिए किया जाता है।यदि 2 या अधिक सिलेंडरों के साथ एक सर्किट में, इनमें से कुछ को मुख्य राहत वाल्व पर सेट दबाव से कम दबाव पर काम करना पड़ता है, इस प्रकार के वाल्व के माध्यम से, आवश्यक मूल्य तक ऑपरेटिंग दबाव को कम करना संभव है।यह आम तौर पर खुले वाल्व है कि, जब माध्यमिक शाखा पर दबाव समायोजन वसंत के साथ सेट मूल्य से अधिक है, एक बेलनाकार रोल के माध्यम से मुख्य और माध्यमिक शाखा के बीच तेल के प्रवाह को रोकने के लिए जाना;इस तरह से, आप एक चोक उत्पन्न करते हैं, जो आउटपुट में दबाव को कम करता है, कम दबाव की सीमा और रखरखाव सुनिश्चित करता है।
3अनुक्रम वाल्व:
अनुक्रम वाल्व ऐसे तत्व हैं जो एक निर्धारित दबाव मूल्य तक पहुँचने पर खुलते हैं, जिससे द्रव को सर्किट के दूसरे भाग में जाने की अनुमति मिलती है।इसलिए उद्घाटन मौजूदा अपस्ट्रीम दबाव पर निर्भर करता है. सर्किट में दबाव जो खुलने का कारण बनता है, जब वाल्व खुला होता है, तब उसे सेट वैल्यू के बराबर रखा जाता है।
जब ऊपर का दबाव सेटिंग दबाव मूल्य से नीचे गिर जाता है, तो वाल्व बंद हो जाता है।
4. पायलट संचालित चेक वाल्वः
पायलट संचालित चेक वाल्व आमतौर पर एक दिशा में मुक्त प्रवाह की अनुमति देने और विपरीत में तरल को रोकने के लिए उपयोग किया जाता है, जब तक कि सर्किट की दूसरी लाइन द्वारा पायलट दबाव (पीपीएल) लागू नहीं किया जाता है.
इनका उपयोग भार के स्थैतिक लॉक को सुनिश्चित करने के लिए किया जा सकता है, गतिशील नियंत्रण या कम करने के लिए नहीं।
यदि रिस्ट्रिक्टर वाल्वों के साथ संयोजन में उपयोग किया जाता है, तो इन्हें वरीयता से एक्ट्यूएटर और पायलट संचालित चेक वाल्व के बीच लगाया जाना चाहिए, न कि वाल्व और स्पूल वाल्व के बीच,ताकि रिस्ट्रिक्टर द्वारा उत्पन्न बैक प्रेशर वाल्व पर लागू पायलट प्रेशर के खिलाफ काम करे.
5.ओवरसेंटर वाल्व:
एकल ओवरसेंटर वाल्व इनलाइनः
सिंगल ओवीसी वाल्व फ्लैंगेबल
दोहरे ओवरसेंटर वाल्व लाइन में
डबल ओवीसी वाल्व
पुनर्योजी के साथ दोहरी ओवीसी
पुनरुत्पादक सर्किट में, सिलेंडर के रॉड साइड में द्रव को सिलेंडर के पिस्टन साइड में भेजा जाता है, आमतौर पर जलाशय के लिए नियत द्रव को पुनर्जीवित करता है। इस तरह,पिस्टन पक्ष में, स्टड साइड से आने वाले प्रवाह को पंप से आने वाले प्रवाह में जोड़ा जाता है, पिस्टन की गति में उल्लेखनीय वृद्धि के साथ
इस समाधान का उपयोग सिलेंडरों को नियंत्रित करने के लिए किया जाता है जब पंप प्रवाह को बढ़ाए बिना कम आउटपुट स्ट्रोक समय की आवश्यकता होती है।
6खुदाई मशीनों के लिए वाल्व:
पृथ्वी चलाने वाली मशीनों के लिए वाल्व
वे उत्खनन मशीनों पर इस्तेमाल के लिए उपयुक्त हैं।
इनका प्रयोग भार को कम करने के लिए किया जाता है और पायलट दबाव केवल स्प्रिंग प्रीलोड और पिस्टन क्षेत्र पर निर्भर करता है क्योंकि इनका कोई अंतर क्षेत्र नहीं होता है।
पायलट दबाव सामान्यतः मुख्य स्पूल वाल्व को चलाने के लिए हैंडलर दबाव से एक साथ प्राप्त किया जाता है।
इन वाल्वों के लिए एक पायलट अनुपात निर्धारित करना संभव नहीं है। वे एक चेक वाल्व से मिलकर बनते हैं जो सीलिंग पिंपल के साथ समाक्षीय हो सकते हैं,एक पायलट पिस्टन और एक सहायक राहत वाल्व अधिभार चोटियों को काटने के लिए.
सीलिंग पिंपल राहत वाल्व द्वारा डाउनलोड दबाव द्वारा नियंत्रित किया जाता है। वाल्व V2 लाइन में किसी भी बैक दबाव से प्रभावित नहीं है।लोड को कम करना मैन्युअल रूप से किया जा सकता है, उचित मैनुअल पायलट स्क्रू पर काम करता है।
लाइन टी को जलाशय से जोड़ा जाना चाहिए और बिना किसी दबाव के।
7मोटर्स के लिए वाल्व:
ओवरसेंटर वाल्वों का उपयोग एक एक्ट्यूएटर की एक दिशा (एकल ओवरसेंटर वाल्व) या दोनों दिशाओं (दोहरे ओवरसेंटर वाल्व) के स्टॉप और गति को नियंत्रित करने के लिए किया जाता है।
कार्य:
- भार घटाने का नियंत्रण: भार घटाना केवल दूसरी लाइन से एक पायलट दबाव होने पर ही संभव है;यह ऑपरेशन सिलेंडर के तेल की आपूर्ति सुनिश्चित करता है cavitation समस्याओं को रोकने;
- दबाव को सेट करने के मूल्य पर शामिल करना, किसी भी दबाव शिखर के लिए दबाव राहत जो झटके या अधिभार के कारण होती है;- पंप काम नहीं कर रहा है या दिशा वाल्व तटस्थ स्थिति में है जब प्रवाह (और भार) की रोक;
- लोड लिफ्टिंग के लिए मुक्त प्रवाह, कम दबाव ड्रॉप के साथ;
वे एक निकाय से मिलकर बने होते हैं जहांः
- चेक वाल्वः यह केवल एक दिशा में प्रवाह की अनुमति देता है;
- पायलट पिस्टन: यह राहत वाल्व के क्रमिक उद्घाटन को नियंत्रित करने की अनुमति देता है;
- रिलीफ वाल्वः यह एक्ट्यूएटर में अधिकतम दबाव को सीमित करने की अनुमति देता है, यह लोड को रोकता है और पायलट सिग्नल द्वारा वाल्व के खुलने के दौरान इसके उतारने को नियंत्रित करता है।
8बड़े क्रेन के लिए वाल्व
9रोटेशन नियंत्रण वाल्व:
घुमावदार नियंत्रण वाल्व
इन वाल्वों का उपयोग लटकते भारों के घूर्णन के लिए सिलेंडरों और हाइड्रोलिक मोटर्स के स्टॉप और गति को नियंत्रित करने के लिए किया जाता है।दोनों घूर्णन दिशा की सममित क्षमता इस आवेदन के लिए मोटर्स और सिलेंडर के लिए विशिष्ट है.
वाल्वों में निम्नलिखित शामिल हो सकते हैंः
- दो क्रॉस रिलीफ प्रेशर वाल्व: यह अतिभार या झटकों से आने वाले किसी भी दबाव शिखर को नियंत्रित करता है जो सिस्टम घटकों को नुकसान पहुंचा सकता है;
- गति नियंत्रण वाल्व: इस ऑपरेशन के लिए प्रतिबंध नियंत्रण वाल्व या दबाव-मुआवजा प्रवाह नियंत्रण वाल्व का उपयोग किया जाता है;
- लोड पकड़ वाल्वः इस कार्य के लिए ओवरसेंटर वाल्व या चेक वाल्व का प्रयोग किया जाता है;
- एक दबाव चयन वाल्व जो उच्चतम दबाव पक्ष से संकेत उठाता है।
10नली फटने वाले वाल्व:
नली ब्रेक वाल्व
ये सिलेंडर कनेक्शन में स्थापित वाल्व हैं, उनका कार्य नलिकाओं के टूटने के मामले में द्रव के बहिर्वाह को रोकना है। जब प्रवाह अचानक बढ़ता है (प्रतिक्रिया प्रवाह),वाल्व बंद हो जाता है और प्रवाह को रोकता है, यह सुनिश्चित करता है कि भार ब्रेक के क्षण में अपनी स्थिति बनाए रखे।
सेटिंग दबाव प्लेट और वाल्व के शरीर के बीच अंतर T को समायोजित करके प्राप्त किया जाता है।
अनुरोध पर इन वाल्वों को बंद करने की प्लेट पर एक कैलिब्रेट छेद के साथ आपूर्ति की जा सकती है ताकि भार को कम करने पर नियंत्रण किया जा सके, या प्रवाह से थोड़ा बाहर निकलने वाले पाइपों में द्रव विस्फोटों से बचा जा सके।वे पहले से ही एक स्टील आस्तीन के अंदर स्थापित भी उपलब्ध हैं.
प्रतिक्रिया प्रवाह का सेटिंग मूल्य द्रव की चिपचिपाहट पर भी निर्भर करता है। तब वाल्व को 30°C के तापमान पर सेट करने की सिफारिश की जाती है। इसके उपयोग के दौरान, 30°C से नीचे,वाल्व सेटिंग प्रवाह मूल्य की तुलना में कम प्रवाह बंद हो जाएगा, इसके विपरीत, 30°C से ऊपर, यह सेट प्रवाह मूल्य से अधिक प्रवाह को रोक देगा।
11शटल वाल्व:
ये वाल्व दो लाइनों A और B के बीच उच्च दबाव का चयन करते हैं जो संकेत को C पोर्ट पर भेजते हैं और नीचे की ओर जाने का रास्ता बंद करते हैं।
इनका उपयोग सामान्यतः सहायक कार्यों जैसे कि नकारात्मक हाइड्रोलिक ब्रेक या रिमोट प्रेशर सेंसिंग लाइन को चलाने के लिए किया जाता है।एक मनिफोल्ड में श्रृंखला में वे लोड सेंसर प्रणाली के लिए सर्किट के अधिकतम दबाव ड्राइव.
12.फ्लो रिस्ट्रिक्टर वाल्व:
प्रवाह प्रतिबंधक वाल्व मुख्य पाइप के प्रतिबंध द्वारा प्रवाह को समायोजित करने की अनुमति देते हैं। अधिक तरल पदार्थ को राहत वाल्व द्वारा डाउनलोड किया जाता है जो हमेशा इनलेट पाइप पर स्थापित होता है।
वे तब ऊर्जा के अपव्यय और गर्मी की वृद्धि के लिए जिम्मेदार होते हैं जो द्रव के अधिकतम तापमान को सीमित करने के लिए एक हीट एक्सचेंजर स्थापित करने का सुझाव दे सकते हैं।
इनकी सिफारिश तब की जाती है जब अधिक प्रवाह बहुत सीमित हो या कम आवृत्ति के अनुप्रयोग में हो। अन्यथा दबाव-मुआवजा प्रवाह नियामक का उपयोग करने का सुझाव दिया जाता है।
13. चेक वाल्व
ये वाल्व एक दिशा में मुक्त प्रवाह की अनुमति देते हैं और इसे विपरीत दिशा में रोकते हैं।
वे स्टील के हेक्सागोनल बॉडीज में बने होते हैं, जो नली के साथ लाइन में लगाने के लिए उपयुक्त होते हैं।
वे 3 अलग-अलग सेटिंग मानों के साथ उपलब्ध हैंः 0.5 बार, 2 बार, 5 बार। अन्य सेटिंग्स भी संभव हैं।
14.तीन दिशा प्रवाह नियामक
इन वाल्वों का उपयोग ऐसे सर्किट में प्रवाह को विनियमित करने के लिए किया जाता है जहां प्रवाह, पंप गति के कार्य, सर्किट द्वारा अनुरोधित प्रवाह से अधिक हो सकता है।वाल्व दबाव मुआवजा कर रहे हैं और प्रवाह एक निरंतर मूल्य है कि actuator के काम के दबाव से प्रभावित नहीं है करने के लिए समायोजित किया जा सकता हैविपरीत दिशा में प्रवाह नियामक सामान्य प्रतिबंधकों की तरह कार्य करते हैं, जहां प्रवाह प्रतिबंध और दबाव का एक कार्य है।
15प्रवाह विभाजक/प्रवाह संयोजक
ये वाल्व एक लाइन से आने वाले प्रवाह को विभाजित करते हैं, एक दूसरे के बराबर या आनुपातिक दो प्रवाहों में। जिस प्रतिशत से आउटपुट प्रवाह विभाजित होते हैं वह वाल्व के आंतरिक छेद व्यास का कार्य है,इसलिए प्रवाह विभाजन समायोजित नहीं है.
आमतौर पर इस वाल्व का उपयोग निम्नलिखित स्थितियों में किया जाता हैः
- दो एक्चुएटरों (एक ही आयाम के, एक ही पंप से आपूर्ति, एक ही दिशा वाल्व द्वारा नियंत्रित, उनके बीच एक कठोर लिंक के बिना) को एक साथ अंदर और बाहर जाना चाहिए,एक दूसरे पर काम कर रहे भार से प्रभावित किए बिना प्रत्येक
- एक ही भार (उदाहरण के लिए लोड प्लेटफार्मों, मचानों, आदि) से जुड़े दो रैखिक एक्ट्यूएटरों की सिंक्रनाइज्ड आउटपुट गति के लिए
16डिवाइवर्टर वाल्व
इन वाल्वों को मैन्युअल रूप से संचालित किया जाता है ताकि इनपुट प्रवाह को अलग-अलग आउटलेट पोर्ट की ओर मोड़ दिया जा सके।
निम्नलिखित मॉडल उपलब्ध हैंः
- 5 दिशाओं-8 पदों डायवर्टर्स
- 9 दिशाओं-8 पदों डायवर्टर्स
- 8 दिशाओं-2 स्थिति डायवर्टर्स
- 3 दिशाओं-2 स्थिति डायवर्टर्स
- एक पंक्ति पर राहत वाल्व के साथ 4 तरीके-2 स्थिति डायवर्टर्स
- एक लाइन पर एक राहत दबाव वाल्व और एक मुआवजा प्रवाह नियामक के साथ 4 तरीके से 2 पोजीशन डायवर्टर।
सभी वाल्वों को स्टील के एक जनरेटर के साथ निर्मित किया जाता है।
एचबीएस में विशेष मैनुअल डायवर्टर उपलब्ध हैं जिनका उपयोग इनपुट प्रवाह को विभिन्न आउटलेट्स की ओर स्विच करने के लिए किया जाता है।उठाने की मशीनों (क्रेन) के स्थिर सिलेंडरों की स्थिति और गति को नियंत्रित करने के लिएदोहरे नियंत्रण के साथ मशीनों के दोनों तरफ से काम करना संभव है।
17अंत स्विच वाल्व
ये वाल्व 2 तरीके 2 स्थिति वाल्व, दोनों सामान्य रूप से खुला या सामान्य रूप से बंद कर रहे हैं। ये एक यांत्रिक आइटम है कि actuator सक्रिय है जब द्वारा नियंत्रित कर रहे हैं
निर्दिष्ट स्थिति तक पहुँचता है। प्रवाह को रोकना या अनुमति देना।
18विशेष वाल्वः
यह खंड विभिन्न अनुप्रयोगों के लिए वाल्वों की एक विस्तृत श्रृंखला प्रदान करता हैः
- दो-तरफ़ा-दो-स्थिति स्विच;
- 3 तरीके-2 स्थिति स्विच;
- आपातकालीन प्रणालियों के लिए अनलोडिंग वाल्व;
- उच्च निम्न दबाव वाले बहिष्करण वाल्व;
- विशेष अनुप्रयोगों के लिए घूर्णन नियंत्रण वाल्व;
- कचरा compactors के लिए एकीकृत ब्लॉक;
- पायलट संचालित अनलोडिंग वाल्व;
- लोड नियंत्रण प्रणालियों के लिए अनुक्रम वाल्व;
- भार नियंत्रण प्रणालियों के लिए एकीकृत ब्लॉक;
- किक आउट पिस्टन के साथ एकीकृत ब्लॉक;
- बंद सर्किट हाइड्रोस्टैटिक प्रणालियों के लिए शुद्धिकरण वाल्व;
- एंटी-कैविटेशन वाल्व।
| प्रकार 1 | सोलोनिड वाल्व |
| प्रकार 2 | मैनुअल कारतूस वाल्व |
| प्रकार 3 | 2 रास्ता 2 स्थिति सोलेनोइड वाल्व |
| प्रकार 4 | 2 रास्ता 6 स्थिति सोलेनोइड वाल्व |
| प्रकार 5 | 2 रास्ता 8 स्थिति सोलेनोइड वाल्व |
| प्रकार 6 | पायलट तेल संसाधन वाल्व |
| प्रकार 7 | धमाका प्रतिरोधी वाल्व |
| प्रकार 8 | संतुलन वाल्व |
| प्रकार 9 | चेक वाल्व |
| प्रकार 10 | हाइड्रोलिक ताला |
| प्रकार 11 | वाल्व जनरेटर |
| प्रकार 12 | वाल्व ब्लॉक |
आपकी यात्रा और पूछताछ का स्वागत है!
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मैं परीक्षण और परीक्षण के लिए एक नमूना आदेश प्राप्त कर सकता हूँ?
एकः हाँ, नमूना आदेश या मिश्रित नमूने परीक्षण और गुणवत्ता की जांच के लिए स्वीकार्य हैं।
प्रश्न 2. प्रसव का समय क्या है?
एकः आम तौर पर यह ले जाएगा 5-10 दिन अगर हम उपलब्ध स्टॉक है, बड़े पैमाने पर उत्पादन की जरूरत है 20-35 दिनों के अनुसार अपने आदेश मात्रा.
अनुकूलन उत्पादों को नमूना पुष्टि और उत्पादन के लिए अतिरिक्त 20-30 दिन लगेंगे।
Q3. क्या आपके पास हाइड्रोलिक वाल्वों के लिए कोई MOQ सीमा है?
एकः कम MOQ, छोटे मूल्य वाले आइटम के लिए 5 पीसी जबकि उच्च मूल्य वाले आइटम के लिए नमूना जांच के लिए 1 पीसी उपलब्ध है
प्रश्न 4. माल कैसे भेजें और आने में कितना समय लगता है?
एकः हम आम तौर पर एक्सप्रेस जैसे डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज करते हैं। आम तौर पर आने में 5-10 दिन लगेंगे। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
Q5. क्या मेरा लोगो या OEM/ODM प्रिंट करना ठीक है?
एकः हाँ. हम लेजर पर अपने लोगो या OEM / ODM accroding कर सकते हैं अपनी आवश्यकताओं के लिए. कृपया हमें हमारे उत्पादन से पहले औपचारिक रूप से सूचित.
Q6: क्या आप उत्पादों के लिए समाप्ति या गारंटी प्रदान करते हैं?
एः निश्चित रूप से, हम वारंटी के लिए 1 साल का समय प्रदान करते हैं। कोई भी समस्या कृपया अपनी खरीद से पहले या बाद में हमसे संपर्क करने के लिए स्वतंत्र महसूस करें। हम आपको 100% संतुष्टि का आश्वासन दे सकते हैं।
Q7: दोषपूर्ण या गुणवत्ता समस्या से कैसे निपटें?
सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.02% से कम होगी।यदि कोई गुणवत्ता समस्या या दोषपूर्ण उत्पाद हैं, हम उन्हें मरम्मत करेंगे और फिर आप के लिए भेज देंगे.
