उत्पाद चित्र:

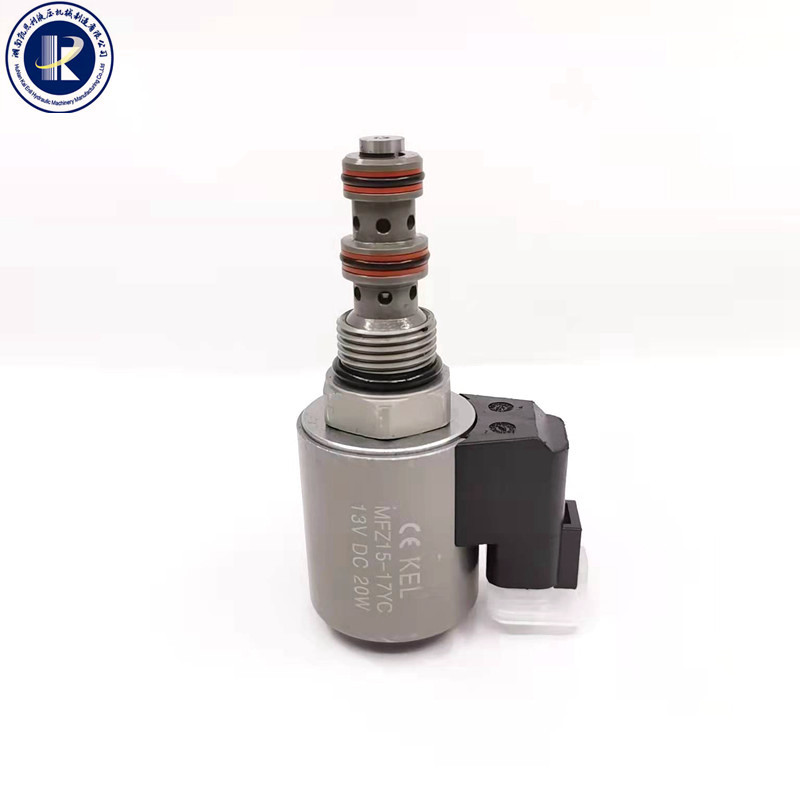

KSV08-33L-0-N 3 वे प्लग इन हाइड्रोलिक वाल्व 2 पोजीशन कार्ट्रिज सोलनॉइड वाल्व
विवरण: इलेक्ट्रोमैग्नेटिक ड्राइव, थ्री-वे स्लाइड वाल्व, डायरेक्ट एक्टिंग स्पूल टाइप, हाइड्रोलिक थ्रेडेड डायरेक्शनल वाल्व
काम के सिद्धांत:
पावर आउटेज के दौरान, KSV08L-30 तेल को ② से ① तक प्रवाहित करने की अनुमति देता है, जबकि
③ पर रुकें.चालू होने के बाद, प्लग-इन का वाल्व कोर चलता है, ③ को ② से जोड़ता है, और ① से तेल के प्रवाह को रोकता है।ऑयल पोर्ट ① का उपयोग ऑयल इनलेट के रूप में किया जा सकता है, और दबाव 210Bar से अधिक नहीं हो सकता।आपातकालीन मैनुअल नियंत्रण विकल्प
ऑपरेशन विधि: आपातकालीन ऑपरेशन करने के लिए, कृपया बटन दबाएं और इसे जारी करने से पहले इसे वामावर्त 180 डिग्री घुमाएं।अंतर्निर्मित स्प्रिंग बटन को बाहर धकेल देगा।इस स्थिति में, वाल्व केवल आंशिक रूप से ही हिल सकता है।पूर्ण आपातकालीन गतिविधि सुनिश्चित करने के लिए, बटन को उसकी अधिकतम यात्रा तक खींचें और उसे इसी स्थिति में रखें।सामान्य वाल्व फ़ंक्शन को बहाल करने के लिए, बटन दबाएं और रिलीज़ करने से पहले 180° दक्षिणावर्त घुमाएँ।आपातकालीन मैनुअल नियंत्रण विकल्प इस स्थिति में लॉक हो जाएगा।
उत्पाद तकनीकी डेटा:
उत्पाद की वास्तविक तस्वीरें:
कंपनी प्रदर्शनियाँ:
हमारा प्रमाणपत्र:
उत्पाद प्रसंस्करण प्रक्रियाएँ:
हमारा नया कारखाना और कार्यशाला:
हमारा गोदाम:
शिपमेंट:
उत्पाद की विभिन्न श्रृंखला, अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करें:
हाइड्रोलिक वाल्व:
1. राहत वाल्व:
दबाव राहत वाल्व आमतौर पर दबाव वाली लाइन और टैंक के बीच स्थापित किए जाते हैं।
राहत वाल्व आमतौर पर दबाव नियंत्रण के लिए बंद तत्व होते हैं जिनका उपयोग किया जाता है:
- सेटिंग मान पर सर्किट में दबाव सीमित करें;
- अन्य तत्वों (पंप, सिलेंडर, मोटर, अन्य वाल्व) को दबाव के चरम से बचाएं जो उन्हें नुकसान पहुंचा सकते हैं।
जब सेटिंग दबाव पहुंच जाता है, तो रिलीफ वाल्व उस लाइन को टैंक से जोड़ देता है जहां स्थापित किया गया है, जिससे उस लाइन में सेटिंग मान से अधिक होने से बचा जा सके।
एचबीएस राहत वाल्व दो संस्करणों में उपलब्ध हैं:
- प्रत्यक्ष;
- संचालित।
अधिक प्रवाह के लिए, पायलट वाल्व का उपयोग करना बेहतर है, क्योंकि प्रत्यक्ष वाल्व को एक बड़े शरीर और एक बड़े स्प्रिंग के उपयोग की आवश्यकता होगी, जिससे बोझिल समस्याएं, सेटिंग में कठिनाई और प्रतिक्रिया धीमी हो जाएगी।
इसके अलावा, एचबीएस दबाव राहत वाल्व हो सकते हैं:
- सिंगल, सर्किट की केवल एक लाइन पर दबाव को नियंत्रित करने के लिए।
2. राहत कम करने वाले वाल्व:
दबाव कम करने वाले वाल्वों का उपयोग मुख्य राहत वाल्व द्वारा नियंत्रित सर्किट के इनलेट दबाव की तुलना में माध्यमिक सर्किट के एक हिस्से में कम दबाव बनाए रखने के लिए किया जाता है।इसलिए, यदि 2 या अधिक सिलेंडर वाले सर्किट में, इनमें से कुछ को मुख्य राहत वाल्व पर एक सेट की तुलना में कम दबाव पर काम करना पड़ता है, तो इस प्रकार के वाल्व के माध्यम से, ऑपरेटिंग दबाव को कम करना संभव है आवश्यक मूल्य.यह आम तौर पर खुले वाल्व होते हैं, जब द्वितीयक शाखा पर दबाव समायोजन स्प्रिंग के साथ निर्धारित मूल्य से अधिक हो जाता है, एक बेलनाकार स्पूल के माध्यम से, मुख्य और द्वितीयक शाखा के बीच तेल के प्रवाह को रोकने के लिए जाते हैं;इस तरह, आप एक चोक उत्पन्न करते हैं, जो आउटपुट में दबाव को कम करता है, जिससे कम दबाव की सीमा और रखरखाव सुनिश्चित होता है।
3. अनुक्रम वाल्व:
अनुक्रम वाल्व ऐसे तत्व होते हैं जो एक स्थापित दबाव मान तक पहुंचने पर खुलते हैं, जिससे तरल पदार्थ को सर्किट के दूसरे भाग में जाने की अनुमति मिलती है।इसलिए उद्घाटन मौजूदा अपस्ट्रीम दबाव पर निर्भर करता है।जब वाल्व खुला होता है तो सर्किट में दबाव जो खुलने को प्रेरित करता है, सेटिंग मान के बराबर रखा जाता है।
जब सेटिंग दबाव मान के तहत अपस्ट्रीम दबाव कम हो जाता है, तो वाल्व बंद हो जाता है।
4.पायलट चेक वाल्व संचालित करता है:
पायलट संचालित चेक वाल्व का उपयोग आम तौर पर एक दिशा में मुक्त प्रवाह की अनुमति देने और विपरीत दिशा में तरल पदार्थ को रोकने के लिए किया जाता है, जब तक कि सर्किट की दूसरी लाइन द्वारा पायलट दबाव (पीपिल) लागू नहीं किया जाता है।
उनका उपयोग लोड के स्थिर लॉक को सुनिश्चित करने के लिए किया जा सकता है, न कि गतिशील नियंत्रण या नियंत्रण को कम करने के लिए।
यदि प्रतिबंधक वाल्वों के साथ संयोजन में उपयोग किया जाता है, तो इन्हें अधिमानतः एक्चुएटर और पायलट संचालित चेक वाल्व के बीच फिट किया जाना चाहिए, न कि वाल्व और स्पूल वाल्व के बीच, ताकि प्रतिबंधक द्वारा उत्पन्न पिछला दबाव वाल्व पर लागू पायलट दबाव के खिलाफ संचालित हो।
5.ओवरसेंटर वाल्व:
सिंगल ओवरसेंटर वाल्व इनलाइन:
एकल ओवीसी वाल्व फ्लैंजेबल
लाइन में दोहरे ओवरसेंटर वाल्व
दोहरी ओवीसी वाल्व फ्लैंजेबल
पुनर्योजी के साथ दोहरी ओवीसी
पुनर्योजी सर्किट में, सिलेंडर के रॉड पक्ष में तरल पदार्थ को सिलेंडर के पिस्टन पक्ष में भेजा जाता है, जो आम तौर पर जलाशय में भेजे जाने वाले तरल पदार्थ को पुनर्जीवित करता है।इस तरह, पिस्टन की ओर, रॉड की ओर से आने वाले प्रवाह को पंप से आने वाले प्रवाह में जोड़ा जाता है, जिससे पिस्टन की गति में उल्लेखनीय वृद्धि होती है
इस समाधान का उपयोग सिलेंडर को नियंत्रित करने के लिए किया जाता है जब पंप प्रवाह को बढ़ाए बिना कम आउटपुट स्ट्रोक समय की आवश्यकता होती है।
6. उत्खननकर्ताओं के लिए वाल्व:
पृथ्वी पर चलने वाली मशीनों के लिए वाल्व
वे उत्खनन मशीनों पर उपयोग के लिए उपयुक्त हैं।
इनका उपयोग भार को कम करने को नियंत्रित करने के लिए किया जाता है और पायलट दबाव केवल स्प्रिंग प्रीलोड और पिस्टन क्षेत्र पर निर्भर करता है क्योंकि उनमें कोई अंतर क्षेत्र नहीं होता है।
पायलट दबाव आम तौर पर मुख्य स्पूल वाल्व को चलाने के लिए मैनिपुलेटर्स के दबाव से एक साथ प्राप्त किया जाता है।
इन वाल्वों के लिए पायलट अनुपात निर्धारित करना संभव नहीं है।उनमें एक चेक वाल्व होता है जो सीलिंग प्लंजर, एक पायलट पिस्टन और ओवरलोड चोटियों को काटने के लिए एक सहायक राहत वाल्व के साथ समाक्षीय हो सकता है।
सीलिंग प्लंजर को रिलीफ वाल्व द्वारा डाउनलोड किए गए दबाव से संचालित किया जाता है।V2 लाइन में किसी भी बैक प्रेशर से वाल्व प्रभावित नहीं होता है।मैनिपुलेटर्स के क्षतिग्रस्त होने की स्थिति में, उचित मैनुअल पायलट स्क्रू पर काम करते हुए, लोड को कम करना मैन्युअल रूप से किया जा सकता है।
लाइन टी को जलाशय से और बिना बैक प्रेशर के जोड़ा जाना चाहिए।
7.मोटर्स के लिए वाल्व:
ओवरसेंटर वाल्वों का उपयोग एक्चुएटर (एकल ओवरसेंटर वाल्व) या दोनों दिशाओं (दोहरी ओवरसेंटर वाल्व) की एक दिशा के रुकने और गति को नियंत्रित करने के लिए किया जाता है।
कार्य:
- लोड कम करने का नियंत्रण: लोड कम करना तभी संभव है जब दूसरी लाइन से पायलट दबाव हो;यह ऑपरेशन गुहिकायन समस्याओं को रोकने के लिए सिलेंडर की तेल आपूर्ति सुनिश्चित करता है;
- सेटिंग मूल्य पर दबाव को शामिल करना, झटके या ओवरलोड के कारण होने वाले किसी भी दबाव शिखर के लिए दबाव से राहत;- जब पंप काम नहीं कर रहा हो या दिशात्मक वाल्व तटस्थ स्थिति में हो तो प्रवाह (और लोड) को रोकना;
- भार उठाने के लिए मुक्त प्रवाह, कम दबाव की बूंदों के साथ;
इनमें एक निकाय होता है जहां इन्हें रखा जाता है:
- चेक वाल्व: यह केवल एक दिशा में प्रवाह की अनुमति देता है;
- पायलट पिस्टन: यह राहत वाल्व के क्रमिक उद्घाटन को नियंत्रित करने की अनुमति देता है;
- राहत वाल्व: यह एक्चुएटर में अधिकतम दबाव को सीमित करने की अनुमति देता है, यह लोड को रोकता है और पायलट सिग्नल द्वारा वाल्व के खुलने के दौरान इसके कम होने को नियंत्रित करता है।
8. बड़ी क्रेनों के लिए वाल्व
9.रोटेशन नियंत्रण वाल्व:
स्लीविंग नियंत्रण वाल्व
इन वाल्वों का उपयोग लटके हुए भार के घूर्णन के लिए सिलेंडरों और हाइड्रोलिक मोटरों के रुकने और गति को नियंत्रित करने के लिए किया जाता है।दोनों घूर्णन दिशाओं की सममित क्षमता इस अनुप्रयोग के लिए मोटरों और सिलेंडरों की विशिष्ट है।
वाल्वों की रचना इस प्रकार की जा सकती है:
- डुअल क्रॉस्ड रिलीफ प्रेशर वाल्व: यह ओवरलोड या झटके से आने वाले किसी भी दबाव शिखर को नियंत्रित करता है जो सिस्टम घटकों को नुकसान पहुंचा सकता है;
- गति गति नियंत्रण वाल्व: इस ऑपरेशन के लिए प्रतिबंध जांच वाल्व या दबाव मुआवजा प्रवाह नियंत्रण वाल्व का उपयोग किया जाता है;
- लोड होल्ड वाल्व: इस कार्य के लिए ओवरसेंटर वाल्व या चेक वाल्व का उपयोग किया जाता है;
- एक दबाव चयन वाल्व जो उच्चतम दबाव पक्ष से संकेत उठाता है।
10.नली फट वाल्व:
नली टूटना वाल्व
ये सिलेंडर कनेक्शन में स्थापित वाल्व हैं, इनका कार्य नली टूटने की स्थिति में द्रव के बहिर्वाह को रोकना है।जब प्रवाह अचानक बढ़ जाता है (प्रतिक्रिया प्रवाह), तो वाल्व बंद हो जाता है और प्रवाह को रोक देता है, जिससे यह सुनिश्चित हो जाता है कि लोड तत्काल ब्रेक के समय अपनी स्थिति में बना रहे।
प्लेट और वाल्व के शरीर के बीच अंतर टी को व्यवस्थित करते हुए सेटिंग दबाव प्राप्त किया जाता है।
अनुरोध पर इन वाल्वों को लोड को कम करने को नियंत्रित करने के लिए, या प्रवाह से थोड़ा बाहर पाइप में द्रव विस्फोट से बचने के लिए समापन प्लेट पर एक कैलिब्रेट छेद प्रदान किया जा सकता है।वे पहले से ही स्टील स्लीव के अंदर स्थापित भी उपलब्ध हैं।
प्रतिक्रिया प्रवाह का सेटिंग मान द्रव की चिपचिपाहट पर भी निर्भर करता है।फिर वाल्व को 30°C तापमान पर सेट करने की अनुशंसा की जाती है।इसके उपयोग के दौरान, 30°C से नीचे, वाल्व सेटिंग प्रवाह मान से कम प्रवाह को रोक देगा, इसके विपरीत, 30°C से अधिक पर यह सेटिंग प्रवाह मान से अधिक प्रवाह को रोक देगा।
11. शटल वाल्व:
ये वाल्व दो लाइनों ए और बी के बीच उच्च दबाव का चयन करते हैं जो सी पोर्ट को सिग्नल भेजते हैं और निचले हिस्से का रास्ता लॉक कर देते हैं।
इनका उपयोग आम तौर पर नकारात्मक हाइड्रोलिक ब्रेक जैसे सहायक कार्यों या रिमोट प्रेशर सेंसिंग लाइन को चलाने के लिए किया जाता है।श्रृंखला में मैनिफोल्ड में वे सर्किट के अधिकतम दबाव को लोड सेंसिंग सिस्टम तक ले जाते हैं।
12.प्रवाह अवरोधक वाल्व:
प्रवाह अवरोधक वाल्व मुख्य पाइप के प्रतिबंध द्वारा प्रवाह के समायोजन की अनुमति देते हैं।अत्यधिक द्रव को रिलीफ वाल्व द्वारा डाउनलोड किया जाता है जो हमेशा इनलेट पाइप पर स्थापित होता है।
वे ऊर्जा अपव्यय और बढ़ती गर्मी के लिए जिम्मेदार हैं, जो अधिकतम सीमा को सीमित करने के लिए हीट एक्सचेंजर स्थापित करने का सुझाव दे सकता है।द्रव का तापमान.
इनकी अनुशंसा तब की जाती है जब प्रवाह की अधिकता बहुत सीमित हो या कम आवृत्ति अनुप्रयोग में हो।अन्यथा दबाव क्षतिपूर्ति प्रवाह नियामक के उपयोग का सुझाव दिया जाता है।
13. वाल्वों की जाँच करें
ये वाल्व एक दिशा में मुक्त प्रवाह की अनुमति देते हैं और विपरीत दिशा में इसे रोकते हैं।
वे स्टील से बने हेक्सागोनल बॉडी में बने होते हैं, जो होसेस के अनुरूप लगाए जाने के लिए उपयुक्त होते हैं।
वे 3 अलग-अलग सेटिंग मानों के साथ उपलब्ध हैं: 0.5 बार, 2 बार, 5 बार।अन्य सेटिंग्स भी संभव हैं.
14.तीनतरफा प्रवाह नियामक
इन वाल्वों का उपयोग सर्किट में प्रवाह को विनियमित करने के लिए किया जाता है जहां प्रवाह, पंप गति का कार्य, सर्किट द्वारा अनुरोधित प्रवाह से अधिक हो सकता है।वाल्वों पर दबाव की भरपाई की जाती है और प्रवाह को एक स्थिर मूल्य पर समायोजित किया जा सकता है जो एक्चुएटर के कामकाजी दबाव से प्रभावित नहीं होता है।विपरीत दिशा में प्रवाह नियामक सामान्य अवरोधकों की तरह कार्य करते हैं, जहां प्रवाह प्रतिबंध और दबाव का एक कार्य है।
15.फ्लो-डिवाइडर/फ्लो कंबाइनर्सडी
ये वाल्व एक लाइन से आने वाले प्रवाह को एक दूसरे के बराबर या आनुपातिक 2 प्रवाह में विभाजित करते हैं।जिस प्रतिशत से निकास प्रवाह विभाजित होता है वह वाल्व के आंतरिक छेद के व्यास का कार्य होता है, इसलिए प्रवाह विभाजन समायोज्य नहीं होता है।
आमतौर पर इस वाल्व का उपयोग निम्नलिखित स्थितियों में किया जाता है:
- दो एक्चुएटर्स (समान आयामों के साथ, एक ही पंप द्वारा आपूर्ति किए गए, एक ही दिशात्मक वाल्व द्वारा नियंत्रित, उनके बीच एक कठोर लिंक के बिना) को एक साथ अंदर और बाहर जाना पड़ता है, प्रत्येक को दूसरे पर चल रहे लोड से प्रभावित हुए बिना
- एक ही लोड से जुड़े दो रैखिक एक्चुएटर्स की सिंक्रनाइज़ निकास गति के लिए (उदाहरण के लिए लोड प्लेटफॉर्म, मचान, आदि)
16. डायवर्टर वाल्व
इन वाल्वों को इनलेट प्रवाह को विभिन्न आउटलेट पोर्ट की ओर मोड़ने के लिए मैन्युअल रूप से संचालित किया जाता है।
निम्नलिखित मॉडल उपलब्ध हैं:
- 5 तरीके-8 स्थिति डायवर्टर
- 9 तरीके-8 स्थिति डायवर्टर
- 8 तरीके-2 स्थिति डायवर्टर
- 3 तरीके-2 स्थिति डायवर्टर
- एक लाइन पर रिलीफ वाल्व के साथ 4 तरीके-2 पोजीशन डायवर्टर
- एक लाइन पर एक रिलीफ प्रेशर वाल्व और एक मुआवजा प्रवाह नियामक के साथ 4 तरीके-2 पोजीशन डायवर्टर।
सभी वाल्व स्टील मैनिफोल्ड के साथ निर्मित होते हैं।
एचबीएस विशेष मैनुअल डायवर्टर प्रदान करता है जिसका उपयोग इनलेट प्रवाह को विभिन्न आउटलेट की ओर स्विच करने के लिए किया जाता है।इनका उपयोग, उदाहरण के लिए, उठाने वाली मशीनों (क्रेन, हवाई प्लेटफ़ॉर्म इत्यादि) के स्थिर सिलेंडरों की स्थिति और गति को नियंत्रित करने के लिए किया जाता है।दोहरे नियंत्रण से मशीनों के दोनों तरफ से काम करना संभव है।
17.अंत स्विच वाल्व
ये वाल्व 2 तरीके 2 स्थिति वाल्व हैं, दोनों सामान्य रूप से खुले या सामान्य रूप से बंद होते हैं।इन्हें एक यांत्रिक वस्तु द्वारा नियंत्रित किया जाता है जो एक्चुएटर सक्रिय होने पर सक्रिय होता है
निर्धारित स्थिति तक पहुँचता है।प्रवाह को अवरुद्ध करना या अनुमति देना।
18.विशेष वाल्व :
यह अनुभाग विभिन्न अनुप्रयोगों के लिए वाल्वों की एक बड़ी श्रृंखला प्रदान करता है:
- 2 तरीके-2 स्थिति स्विच;
- 3 तरीके-2 स्थिति स्विच;
- आपातकालीन प्रणालियों के लिए अनलोडिंग वाल्व;
- उच्च-निम्न दबाव अपवर्जन वाल्व;
- विशेष अनुप्रयोगों के लिए रोटेशन नियंत्रण वाल्व;
- कचरा कम्पेक्टर के लिए एकीकृत ब्लॉक;
- पायलट संचालित अनलोडिंग वाल्व;
- लोड नियंत्रण प्रणालियों के लिए अनुक्रम वाल्व;
- लोड नियंत्रण प्रणालियों के लिए एकीकृत ब्लॉक;
- किक आउट पिस्टन के साथ एकीकृत ब्लॉक;
- बंद लूप हाइड्रोस्टैटिक सिस्टम के लिए पर्ज वाल्व;
- एंटी-कैविटेशन वाल्व।
| श्रेणी 1 | सोलोनिड वाल्व |
| टाइप 2 | मैनुअल कारतूस वाल्व |
| प्रकार 3 | 2 वे 2 पोजीशन सोलनॉइड वाल्व |
| टाइप 4 | 2 वे 6 स्थिति सोलनॉइड वाल्व |
| टाइप 5 | 2 वे 8 पोजीशन सोलनॉइड वाल्व |
| टाइप 6 | पायलट तेल संसाधन वाल्व |
| टाइप 7 | विस्फोट रोधी वाल्व |
| टाइप 8 | संतुलन वाल्व |
| टाइप 9 | वाल्व जांचें |
| टाइप 10 | हाइड्रोलिक लॉक |
| टाइप 11 | वाल्व कई गुना |
| टाइप 12 | वाल्व ब्लॉक |
